建筑外墻保溫技術經過十幾年的發展，已基本定型。用聚苯板在外墻立面進行粘貼，用錨釘固定后進行防水處理，敷以玻璃網格布防止開裂，再抹平最后噴涂飾面，這是基本施工方法。在外墻外保溫的五大體系中，無論哪種施工都要經過十幾道施工工序，每道工序都有很嚴格的施工要求和規范，操作起來較為復雜，從而只能保證節能65%的效果。
按目前的施工規范操作，施工要求復雜、費工、費時，外墻保溫及飾面施工需要三到五個月施工期，在驗收中也不易檢查到位，這樣就給工程留下了質量隱患。
筆者對外墻保溫技術進行多年調查了解，有些企業也對墻體保溫技術進行多年摸索研究，提出了一個全新的外墻保溫技術理念。筆者多次到該企業實地考查，認為這項技術改變了傳統的墻體保溫施工方法，提出了一個全新的設計方案，從而克服了質量隱患。
現把該技術方案簡單介紹給熱衷從事外墻保溫研究的技術專家和相關企業，期望把這項技術加以完善和推向市場
一、 技術原理
傳統外墻保溫施工是將墻面抹平后粘貼聚苯保溫板并加以錨固，然后打磨嵌縫做防水處理，再加玻璃網格布抹平加飾面。
傳統施工中粘貼聚苯板工序復雜且影響施工進度，粘貼不好容易空鼓甚至脫落，這是整個墻體保溫技術的關鍵。
河北德亨新型建材公司經過多年研究探索，用一種全新的方法來徹底解決粘貼聚苯板存在的弊端。主要方法是：將可發性聚苯性顆粒壓制成類似空心磚的形狀—“承重墻框架保溫磚”，在磚空腔內澆注混凝土，使混凝土與保溫板成為一體。
二、 技術特點
承重墻框架保溫磚外型為長方體，由EPS聚苯制做而成，利用承重墻框架磚當作筑墻砌筑模具，可砌筑合成一種新型的苯混結構承重墻墻體結構——保溫暖磚承重墻。墻體形成后，暖磚塊留在墻體內，起保溫作用，而砌筑所用的細石混凝土構造的骨架起承重作用。與傳統的磚混結構建筑相比，這種結構的墻體不僅保溫節能，而且輕質高強，堅固耐久，可與建筑同壽命。

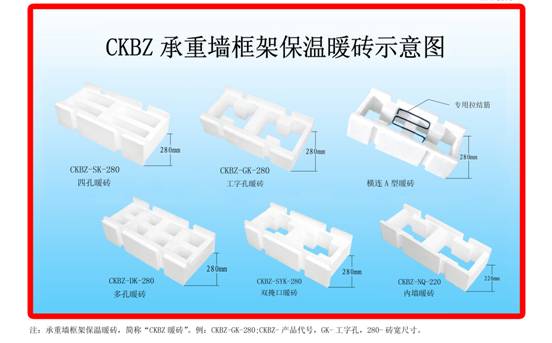

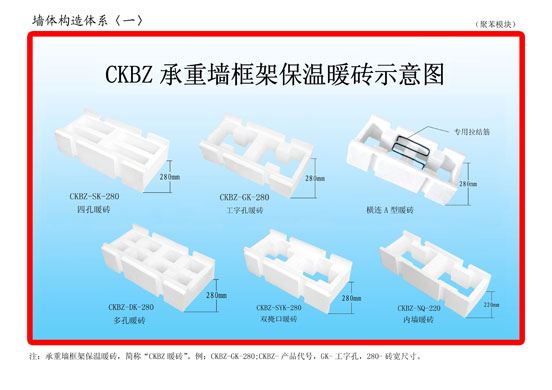

圖1 承重墻框架保溫暖磚示意圖
圖2 承重墻框架保溫暖磚轉接塊示意圖
其技術特點主要體現在：
1、保溫暖磚承重墻墻體輕質高強。由于暖磚完全由聚苯構成，表觀密度小，僅為15kg/m3，用暖磚當砌筑墻體模具，每平方米墻體暖磚平均使用重量小于4㎏。用暖磚澆灌C20號細石混凝土后所形成墻體承重骨架，其材料承重強度標號一項，比粘土磚承重強度高出一倍多。因此采用暖磚承重墻，在相同承重效能的條件下，承重墻體材料用量可減少一倍。這對于降低建筑物整體自重荷載，節省建筑物的總量耗材，具有積極的意義。例如，采用C20細石混凝土澆筑保溫暖磚承重墻，采用寬280mm的暖磚，墻體自重為330㎏/m2，而使用粘土磚做370mm厚的墻體，粘土磚墻體自重為670㎏/m2，約相當于前者的兩倍。暖磚筑合墻體設計承重強度適應性好，抗壓強度高、抗震能力強。且可根據墻體強度設計要求，通過模具改造加大骨架支撐橫截面積、提高砂漿標號，增添墻體拉接鋼筋等方式來調整墻體受壓強度，使強度達到14Mpa以上，完全可在7層以下的建筑中使用。
2、隔熱保溫、節能效果顯著。暖磚的主要材料為聚苯，傳熱系數低，約為0.035～0.042W/m2·K。按照河北省建設廳2007年頒發實施的標準《居住建筑節能設計標準》DBBCJ63-2007計算、檢測，外墻用280mm寬的暖磚砌筑而成的承重墻墻體總體平均傳熱系數為0.39W/m2·K，遠高于國家的建筑節能65％的標準要求（傳熱系數0.6W/m2·K）。
3、結構合理、易于裝修。暖磚墻體是用水泥、砂子石硝的混合砂漿澆筑的墻體，墻體內是一個整體承重骨架，墻體面層有20mm－30mm厚的水泥砂漿加鋼絲網做圍護層，整體性能好，是一個非常完整的包廂承重墻體。有關實驗、計算和檢測部門的檢測證明，暖磚墻體的各項力學性能遠高于粘土磚等常規技術。此外，在墻表面粘貼瓷磚、大理石等飾面，施工方便，技術有保證，墻體壽命長。
4、使用暖磚便于調整墻體結構，不同的承重墻體可采用不同尺寸、結構的暖磚，從而適應不同功能和規模的墻體需要，同時也輔助起到降低墻體自重，調整建筑結構的目的。相比之下，粘土磚等傳統技術不具備這樣的功能，無論樓房高低、承壓大小，一律使用同樣的粘土磚，設計靈活性差。暖磚承重墻是現筑合的一個保溫墻體，通過在暖磚內澆灌砂漿，墻體自形成為一個整體性的承重骨架。這種構筑方式靈活性好，宜于調整。例如在中小城鎮、農村的底層建筑施工中如不需用高強度的承重墻體，則可在暖磚內澆灌低標號的砂漿，包括摻入建筑硬塊、粉煤灰和爐渣等。這種做法既能節省資源又綠色環保，可有效節省成本，同時墻體保溫性能和各項力學指標完全滿足應用需求。
5、暖磚承重墻燃燒性能符合國家標準《建筑材料難燃性試驗方法》GB8625的要求，且耐火極限不小于2小時。
6、墻體結構科學、獨特、環保，運輸方便、施工簡單、省工省料、造價低廉。由于承重墻框架保溫暖磚重量輕，僅為15㎏/m3，方便材料運輸和施工垂直運輸。暖磚在施工過程中充當了墻體砌筑的一個模具，暖磚上表面有凹槽，凹槽兩邊有20mm～30mm的砌筑凹槽框，在筑合墻體施工時，不但能夠保證墻體內的骨架砂漿飽滿，還可以使砌筑施工時不掉灰，從而保持施工場地清潔、節約材料。利用暖磚筑合墻體，施工簡單，省工省料。經測算，僅墻體一項，如采用280mm寬的暖磚，工料造價小于80元/m2，比目前常規的外墻外保溫體系少20～30元/m2，經濟效益和社會效益顯著。
三、應用范圍
承重墻框架保溫暖磚具有輕質高強、節能環保，施工方便、節約成本等優點，可廣泛用于7層以下一般民用建筑的承重墻，完全可以替代粘土磚等常規墻體材料。
以上對承重墻框架保溫磚的原理技術特點等做以簡單介紹，期望與行業專家共同探討墻體保溫的技術改革和創新。
建筑材料工業技術情報研究所
張興波
電 話：65715878 13501187382
Email: zhangxingbo314@hotmail.com
